靖起生產電解制氫裝置,翻轉提升一體化設備!
前段時間,我們靖江市起重設備廠根據使用方項目要求,對電解制氫裝置裝配、翻轉及運輸設備進行方案設計,裝配使用升降裝配平臺,翻轉使用液壓翻轉設備。目前該設備已經生產安裝驗收完成,投入了正常的使用中。今天小編就帶大家一起來了解下這款翻轉提升一體化設備。

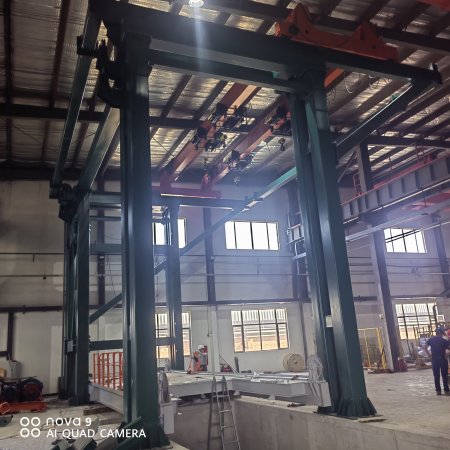

裝配專用提升平臺主要有立柱框架、起升機構、工作平臺、雙梁起重機、電器設備等組成。立柱框架通過立柱、承載梁、連接梁等組成,立柱框架通過地腳螺栓固定在地面基礎上。起升機構采用單電機+單減速機+雙卷筒的形式。電機驅動卷筒,每個卷筒出兩根繩固,四根鋼絲繩共同起升平臺,實現整體升降的功能以及同步穩定性。整個機構布置緊湊、維護方便,確保安全可靠。工作平臺主體為”回”形,使用矩形管作為主體框架,保證平臺結構強度。液壓翻轉平臺由液壓翻轉架、翻轉油缸、液壓系統等組成。工件在放置到翻轉平臺上后,通過油缸插銷進行固定,針對不同尺寸工件,需要人工進行更換底托(共配三套不同尺寸底托),底托上配有對應工件的插銷,并將插銷調整到對應的位置。液壓翻轉平臺上配置的兩個翻轉油缸同時工作,將工件從垂直狀態翻轉到水平狀態。翻轉油缸有足夠的穩定性及足夠的拉力來滿足工件翻轉,且底部框架通過地腳螺栓與地面連接來克服翻轉過程中的傾覆力矩。
